为提高设计效率，加快法恩泰工程数字化云平台设计建设，以及软件国产化的替代，法恩泰工程引入北京高佳开发的 EP3D工厂智能协同设计软件EP3D。

产品简介

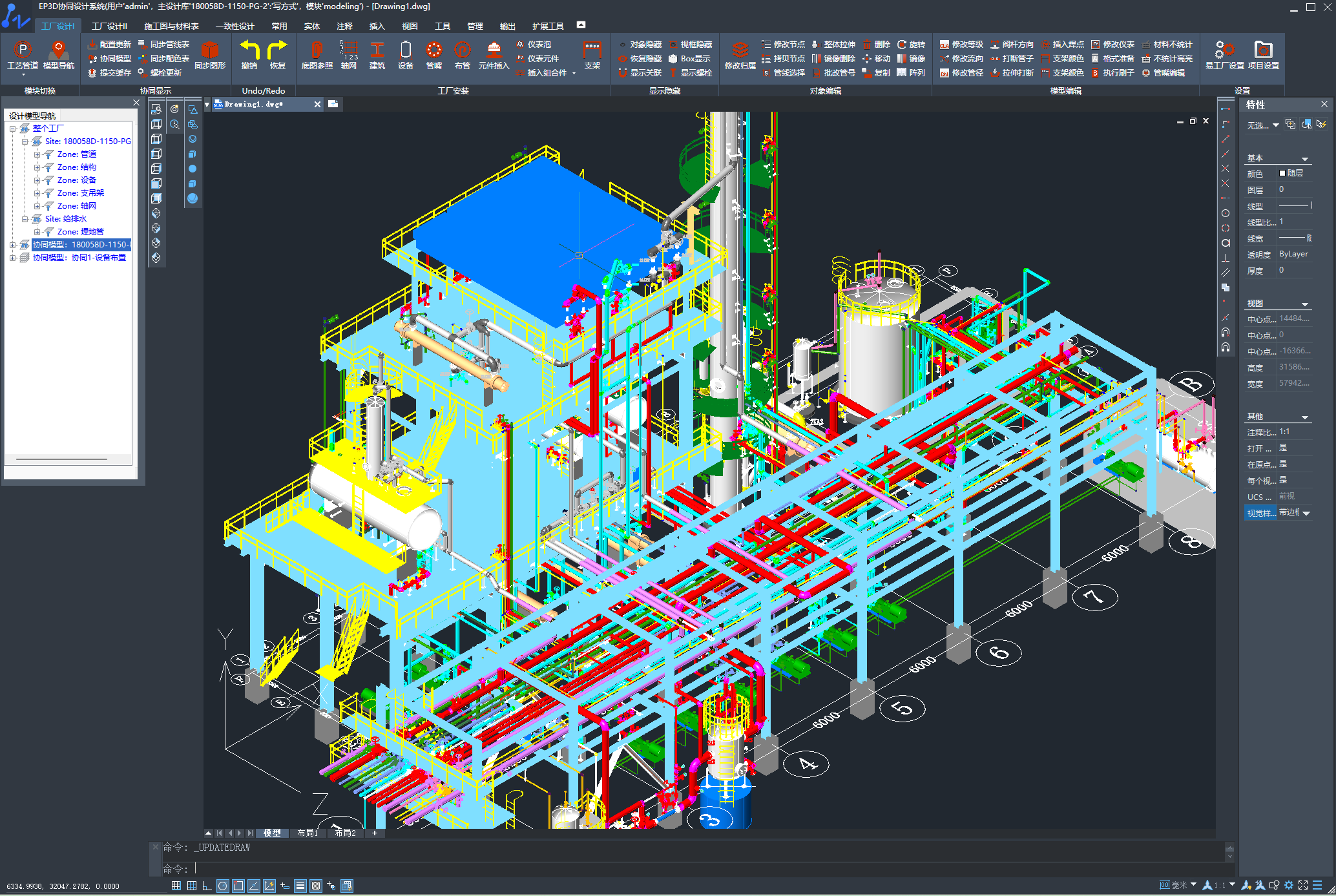

EP3D Easy Plant是二三维工厂设计软件，采用国产交互平台，数字化模型服务器存储架构，支持多专业协同工厂布置，软件灵活易用、符合中大型项目的多人协同工作模式及要求。

产品亮点

1.先进的软件架构

(1)基于数据库存储，可以摆脱对DWG文件依赖，基于各类图形平台全新设计数据结构；

(2)运用关系数据库，实现工艺P&ID与三维模型的一致性设计；

(3)设计与安装数据集成，使焊口可以在三维工厂中设计与管理；

(4)支持自定义开发运维数据接口。

2.完全自主国产技术

(1)支持基于中望、构力科技BIMbase运行软件；

(2)自主研发平面图工程消隐及平面图自动标注技术；

(3)自主研发ISO图自动出图与管理技术；

(4)自主开发管道标准库；

(5)自主开发工厂元件库。

3.多专业协同设计

(1)工艺仪表P&ID设计、材料统计、数字化绘图

①数据存储PID

②二三维联动：索引联动、管道属性继承、定位查找联动、一致性检查

③多人协同工作：权限、MDB

④PID快速建模

⑤智能化符号：接续符

⑥报表输出；统计表、条件表

⑦三维二维属性传递

⑧统一项目管理、自动编号体系。

(2)工艺管道布置设计、材料统计、图纸（设备管口条件图、管道布置图、ISO图）自动输出

①工艺设备参数化占位

②工艺管道协同布置设计

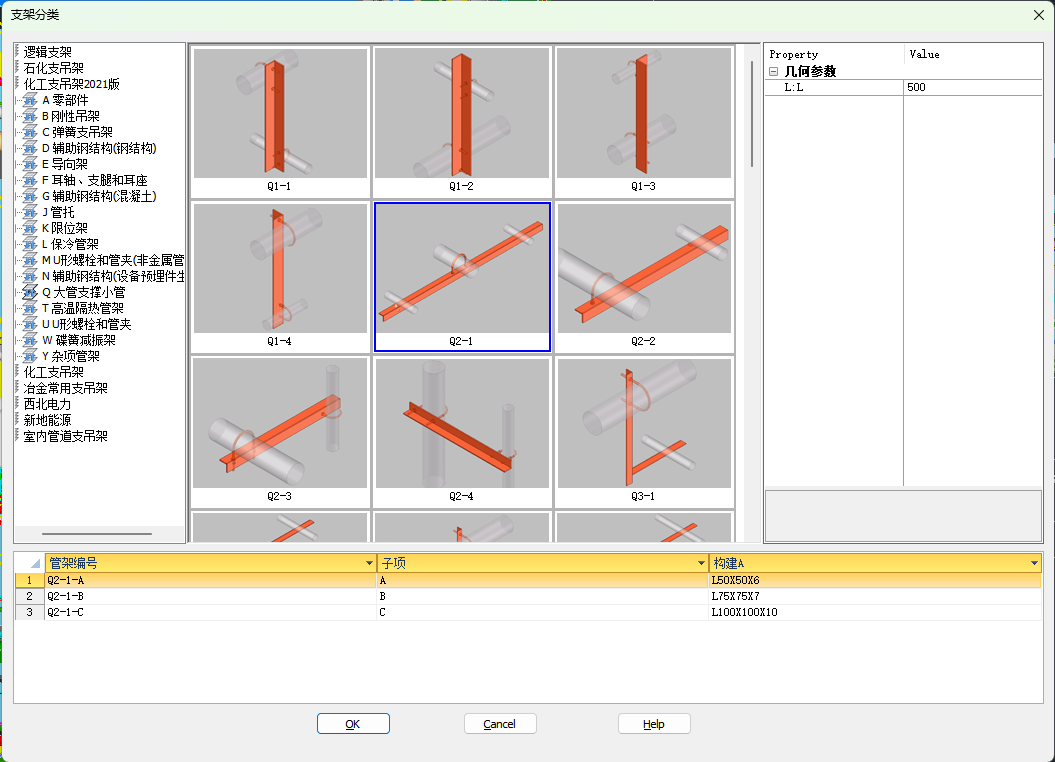

③工艺支吊架设计、材料统计

④工艺仪表三维建模及条件（仪表条件图）输出

(3)建筑结构布置设计、材料统计

①支持参数化快速建模

②支持PKPM软件模型导入

(4)烟风管道布置设计、材料统计、图纸（布置图）自动输出

(5)给排水布置设计、材料统计、图纸（布置图）自动输出

(6)电气桥架及三维支吊架占位设计、材料统计、自动出图

4.支持项目协同设计，设计模型实时查看

(1)多专业协同设计

(2)多人协同设计

(3)多人协同工作的项目导航树管理，快速显示隐藏，按楼层标高、box区域隐藏显示模型；按对象单独隐藏模型；

5.支持工厂数字化移交

(1)可输出国家级工艺数字化格式XDB

(2)可输出IDF、PCF数字化格式文件

(3)可输出RVM+ATT数字化格式文件

6.项目生态圈管理方式符合设计模式；

1)同一项目统一模板，不同项目可单独模板；

2)项目图纸存放在不同目录下管理，支持版次设置；

3)统一设置项目管道、设备颜色；

4)统一保温、油漆统计库。

7.完善的多专业数据库，采用网络数据库管理（包含SH/GB/HG/ASME/API等主要管子、管件标准库）；

8.特殊管道设计支持：

1)支持夹套管、衬里管、伴热管、玻璃钢管、卡箍、卡套等管道元件库及建模；

2)支持自动出图及材料统计。

9.自动检查功能：

1)模型实时碰撞检查与管理；

2)管线连接检查。

10.材料表可定制，并自动生成，包括：综合材料、管段材料、保温油漆、隔热、支吊架索引、支吊架型钢材料；

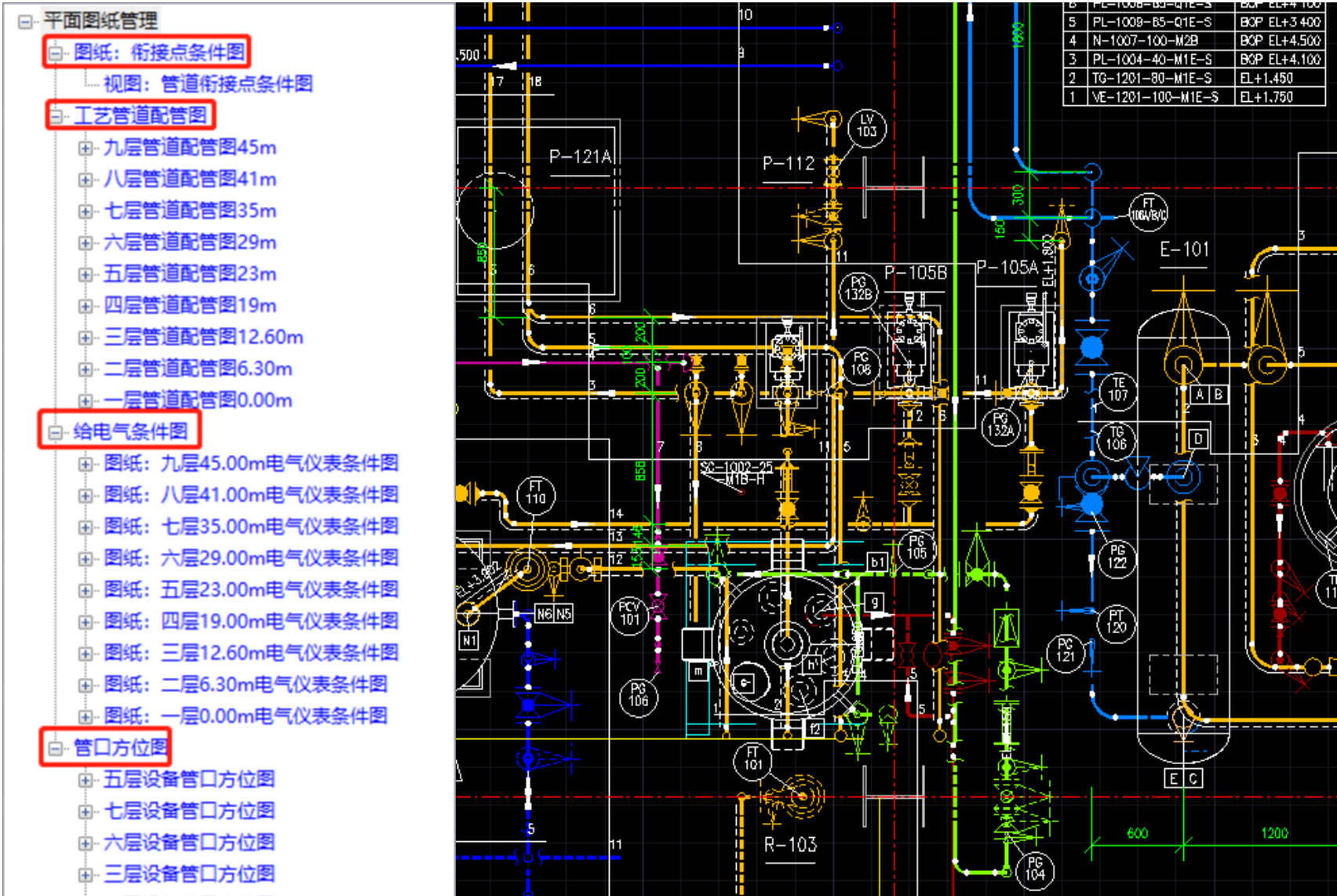

11.平、立剖图自动生成及编辑（自动切图、自动标注、图纸编辑及图档管理功能）；

1)统一图框比例、打印比例；

2)统一设置box剖图区域，批量出平面图；

3)多种标注模式；

化工就近标注；

一键自动标注；

12.ISO图全自动生成及便捷编辑；

1)无需抽取dat中间文件，直接批量生成管道ISO图，标注快速调整；

2)自动输出ISO图纸目录；

13.ISO图拆图、并图功能，并支持批量打印。
